INFRAESTRUCTURA AUDIOVISUAL EN EL RECINTO DE FERIAS Y PALACIO DE CONGRESOS DE MÁLAGA

Estas instalaciones se encuentra en una zona privilegiada, cerca del Parque de la nueva Ciudad de Comercio Justo, muy cerca del centro de la ciudad, a unos 10 minutos de Aeropuerto de Málaga, a 10 minutos del puerto, y muy cerca de la autovía que está al oeste.

Las instalaciones ocupan 41.000 m2 sobre una parcela de 73.000 m2. El edificio principal está estructurado de manera que incluye las áreas de acceso, patio central, los módulos de exposición, mantenimiento, restauración, salas de convenciones, etc. También hay un edificio de servicios utilizados para oficinas, salas de prensa y zonas complementarias. El proyecto llevado a cabo por Ruybesa incluye diferentes áreas:

Infraestructura para salas de audiovisuales

El sistema elegido para la interconexión entre los diferentes módulos del complejo fue una infraestructura con conexión de tipo estrella, capaz de enviar y recibir señales de audio y vídeo, gráficos, datos y fibra óptica entre las salas y cabinas de control. Compuesto por placas con conectores integrados en paneles o en el suelo de todas las cabinas de control y con los distribuidores para las diferentes señales, ya sean de vídeo o audio, este sistema ofrece una solución completa con un acabado de alta calidad.

Sistemas de vídeo o avanzado

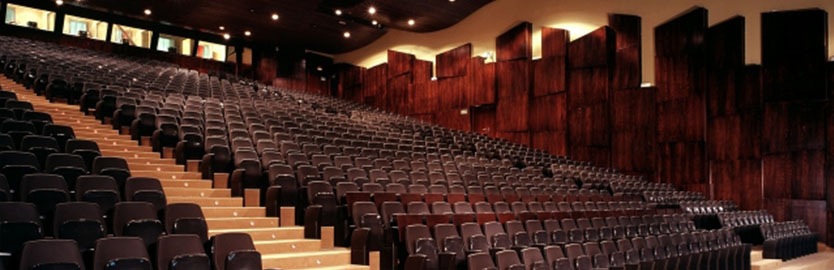

Debemos destacar la excelencia del sistema de vídeo-proyección, disposición de las cámaras de vídeo y la serie de procesadores y de reproducción de vídeo/grabación de fuentes. Los principales salones están equipados con proyectores de vídeo de alta luminosidad (5.000 lúmenes ANSI), con un zoom óptico versátil de 3.5-5.5:1 acoplado a un sistema motorizado que permite la retracción, el cambio de color del techo, y una pantalla eléctrica de 6×4 metros con un sistema automático de retirada. Las otras salas están equipadas con proyectores de 3.500 y 2.000 lúmenes, también instalados utilizando soportes extensibles. Las salas reales tienen otros sistemas proyección tales como cajas de luz para transparencias y lectores de documentos. Cabe destacar que hay 3 CCD de usos múltiples, cámaras de vídeo de color con ½ ” (6,6 a 112,2 mm) de lentes para los eventos de grabación, así como cámaras a color con mando a distancia robóticos en posiciones específicas. Las fuentes de vídeo son los equipos que van desde reproductores de MP3 y reproductor de DVD compatible con cualquier archivo de audio/formatos compactos de vídeo existente en la actualidad.

Sonido profesional y estudio acústico de las habitaciones

Centrado en lograr la máxima calidad requerida para este tipo de complejo, era necesario elaborar un informe acústico sobre los parámetros concluyentes con respecto a este tipo de sonido (SPL directa/reverberante, distancia crítica, Ecogramas, RaSTI, etc.). Sobre la base de este estudio acústico, y en función de las salas, se decidió instalar los siguientes equipos: tres sistemas de emisión para cada una de las dos salas principales, una gama completa, el gabinete acústico de dos vías con 300 + 100 w con dos cuernos de tiro corto de directividad constante, el equivalente de tiro largo de dos cabinas simétricas 150 600 + W y un subwoofer W de alta eficiencia 1.200, todos provocados por amplificadores estéreo especializados 1.400 w de tipo MOSFET por canal. Las otras habitaciones estaban equipados con cajas acústicas similares a las anteriores pero con 400 + 150 w.

Sistema de conferencia

Puede mantener debates en la misma habitación con este sistema. Proporciona micrófonos montados en unidades individuales para el presidente y los delegados. A su vez, el presidente tiene su propio escritorio/micrófono con controles avanzados para la cancelación de los demás micrófonos. El sistema también permite el control de las prioridades de seguimiento de las conferencias no tripulado, por lo que es posible administrar automáticamente los micrófonos.

Sistema de traducción simultánea

A lo largo de la longitud de las habitaciones hay hasta cuatro cabinas de traducción simultánea. Cada una contiene la instalación de dos unidades que consisten en el escritorio de un traductor, con un altavoz integrado de 6 canales, que permite el control de hasta seis idiomas. Cada mensaje incluye también un monitor de vídeo para ayudar en el seguimiento visual del altavoz. Un módulo selector de gestión controla todo esto. El uso de emisiones infrarrojas de alta potencia hace posible la intercomunicación. Cabe destacar que existe un panel de conexión exclusivo para conmutación de todas las señales necesarias para la traducción simultánea.

Distribución de TV vía satélite

Durante la instalación, proporcionamos el equipo necesario para la distribución de señales de TV-SAT exterior. Esto comprende la recepción de 6 canales de TV terrestre y equipo de amplificación de nivel superior, 1 canal de FM, 8 canales procedentes de dos antenas parabólicas de 1,20 m, dirigidos a sistemas externos ASTRA y EUTELSAT TV-SAT. Además, incorpora una serie de distribuidores, desviadores, amplificadores y otros equipos necesarios para garantizar un mínimo de señal en cada una de las tomas definidos en el proyecto.

Sistema de refuerzo de sonido

Para satisfacer los niveles de calidad exigidos, no solo desde el punto de vista de la recuperación, sino también para los parámetros de la claridad y la inteligibilidad de las palabras, se eligió la siguiente configuración para la emisión de sonido: 8 difusores de alta calidad integrados en el falso techo y los altavoces de superficie totalmente integrado en el entorno arquitectónico y 150 w cajas acústicas de sonido profesionales elegidos de acuerdo a la encuesta de la acústica. El equipo es alimentado con 600 W y 150 sistema microprocesado que realiza toda la amplificación. Hemos prestado especial atención a otros aspectos en esta materia, incluyendo la facilidad y versatilidad para los usuarios, gracias a un sistema de control basado en los escritorios de micrófono que permiten el control individual de cada área social y un sistema de gestión de megafonía ICS avanzada. Otro aspecto de esta instalación es su eficiente control automático de ganancia, que se adapta dinámicamente al nivel de emisión de acuerdo con el ruido de fondo en el medio ambiente.

Matriz , el procesamiento y el sistema de control

Hay toda una serie de controladores digitales regidos por un potente servidor que trabaja de forma permanente en el corazón de la instalación. Este sistema completo funciona automáticamente y pueden ser operadas manualmente a través de una serie de pantallas táctiles distribuidas en diferentes puntos. Se permite la supervisión, el control, procesamiento y encaminamiento de cualquier evento que tiene lugar en el sistema global.
